電路（electrical circuit）也稱電力線路、電氣回路、回路，是由閉合回路組成的網絡，為電流提供返回路徑；電路一般是以導線將電路組件用特定方式聯結而組成，且至少須有一個封閉路徑。

　　電網絡（electrical network）也稱電氣網絡，也可簡稱電網，是類似的術語，指的是電子組件按一定方式互連或這種互連的模型，為電荷流通提供了路徑的總體。例如：電源、電阻、電容、電感、二極管、晶體管、集成電路和電鍵等構成的網絡，負電荷可以在其中運動。電路的規模可以相差很大，小到硅片上的集成電路，大到高低壓輸電網。

　　電路由電源、負載和中間環節三個基本部分組成：“電源”是產生電能的設備；“負載”是取用電能轉化為機械能、光能、熱能等的設備；變壓器和輸電線是連接電源和負載的“中間環節”，起傳輸和分配電能的作用。

　　電路學（circuitry）則是以基爾霍夫定律（Kirchhoff's circuit law）為基礎，探討電子組件之“電壓”與“電流”關系；或是探討放大，雜音的關系。工程師利用電子組件來設計“電子電路”，并產生電路圖來表現，以實現所需的功能。電路學的應用范圍涵蓋了：被動組件（電阻、電容、電感、憶阻器）、有源組件（真空管、二極管、晶體管、運算放大器）、模擬電路、數字電路、計算機等等。

術語定義

　　幾個組件通過導線互相連接，形成“電網”，也可以稱為“網絡”。更特定地，“電路”則是可以形成閉合回路的網絡。“支路”是電網的一部分，每一個組件都有它獨屬的支路。任意兩條或多條支路的相交點，稱為“節點”。

　　激勵：電源或信號源向電路中輸入的電壓和電流。

　　響應：由激勵在電路各部分引起的輸出的電壓和電流被稱為響應，也叫記憶函數。除了激勵，電路內部的初始狀態也可以引起響應。

電路組件的聯結方式

• 　　串聯電路：即有加電源的單一回路。其電源一端接一組件的頭，此組件的尾在接另一組件的頭，如此形成單一閉合電路。

• 　　并聯電路：電路中將兩個或兩個以上的組件之一端相接于一處，另一端亦均接于另一處，此種接法稱為并聯。

電路種類

電子電路

　　主條目：電子電路

　　根據所處理信號的不同，電子電路可以分為模擬電路和數字電路。

模擬電路

　　主條目：模擬電路

• 　　自然界產生的連續性物理自然量，將連續性物理自然量轉換為連續性電信號，運算連續性電信號的電路即稱為模擬電路。

• 　　模擬電路對電信號的連續性電壓、電流進行處理。

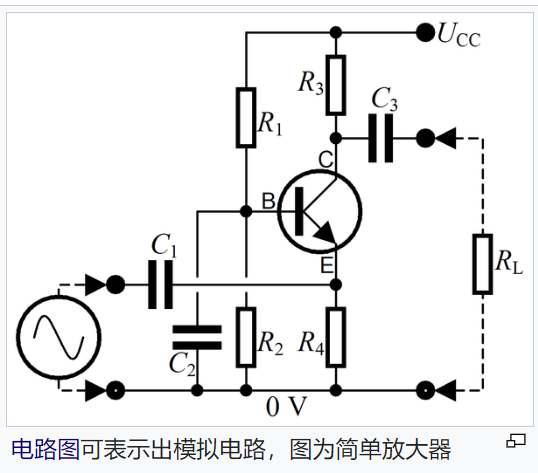

　　最典型的模擬電路應用包括：放大電路、振蕩電路、線性運算電路（加法、減法、乘法、除法、微分和積分電路）。運算連續性電信號。

數字電路

　　主條目：數字電路

　　數字電路又名邏輯電路，是一種將連續性的電信號，轉換為不連續性定量電信號，并運算不連續性定量電信號的電路。數字電路中，信號大小為不連續并定量化的電壓狀態。多數采用布爾代數邏輯電路對定量后信號進行處理。典型數字電路有，觸發器、寄存器、加法器、減法器等，來運算不連續性定量電信號。

集成電路

• 　　集成電路亦稱為IC。

• 　　運用集成電路設計程序（IC設計），將一般電路設計到半導體材料里的半導體電路（一般為硅片），稱為集成電路。

• 　　利用半導體技術制造出集成電路。

電路定律

　　所有的電路都遵循一些基本電路定律。

• 　　基爾霍夫電流定律：流入一個節點的電流總和，等于流出節點的電流總和。

• 　　基爾霍夫電壓定律：環路電壓的總和為零。

• 　　歐姆定律：線性組件（如電阻）兩端的電壓，等于組件的阻值和流過組件的電流的乘積。

　　以下兩條定理僅適用于線性電路

• 　　諾頓定理：任何由獨立源，線性受控源與線性組件構成的兩端網絡，總可以等效為一個理想電流源與一個電阻的并聯網絡。

• 　　戴維寧定理：任何由獨立源，線性受控源與線性組件構成的兩端網絡，總可以等效為一個理想電壓源與一個電阻的串聯網絡。

　　分析包含非線性器件的電路，則需要一些更復雜的定律。實際電路設計中，電路分析更多的通過計算機分析模擬來完成。

電路功率

• 　　所有的電路在工作時，每一個組件或線路都會有能量的工作運用，即電能運用，而所有電路里的電能工作運用即稱為電路功率。

• 　　電路或電路組件的功率定義為：功率=電壓*電流（P=I*V）。

• 　　自然界里能量不會消滅，固有一定律能量不滅定律。

• 　　電路總功率=電路功率+各電路組件功率。例如：電源（I*V）=電路（I*V）+各組件（I*V）.

• 　　在電路中的能量有時會變為熱能或輻射能等其他能量到空氣中，這就是電路或電路組件會發熱的原因，不會全部形成電能于電路中，根據能量不滅總能量=電能+熱能+輻射能+其他能量。

概括種類

• 　　電源電路：產生各種電子電路的所需求電源、如:電池、直流電、交流電、降電壓電路、升電壓電路。

• 　　電子電路亦稱電氣回路。

• 　　保護電路：ESD、EMC、EMI。

頻率種類

• 　　基帶電路，基帶，低頻率，使用基帶組件。

• 　　高頻電路，高頻，高頻率，使用高頻組件。

• 　　基帶、高頻混合電路

電路組件種類

　　主條目：電子組件

• 　　被動組件：如電阻、電容、電感、二極管等，有分基帶被動組件、高頻被動組件。

• 　　有源組件：如晶體管、微處理器，IC等有分基帶有源組件、高頻有源組件。

用途種類

• 　　微處理器電路：亦稱微控制器電路，形成計算機、游戲機、打印機、投影機、(播放器影、音)、監控器、各式各樣家電、鼠標、鍵盤、觸控等。

• 　　電腦電路：為微處理器電路高級電路，形成臺式機、筆記本電腦、掌上型電腦、工業電腦等各種電腦。

• 　　通信電路：形成電話、手機、對講機、有線網絡、有線發送、無線網絡、無線發送、光通信、紅外線、光纖、微波通信、衛星通信等。

• 　　顯示器電路：形成屏幕、電視、儀表、平面顯示器等各類顯示器。

• 　　光電電路：如太陽能、電子顯微鏡、電子望遠鏡、相機、攝影機等各類電路。

• 　　電機電路：常運用于大電源設備、如電力設備、運輸設備、醫療設備、工業設備等。

電路拓樸

• 　　電路是由各式光、電、磁零件，操控信號組合而成。

• 　　設計各種電路的架構，為電路的拓樸。

• 　　一般電路設計至積體組件（IC）即為IC電路拓樸。
