　　步進電機（英語：Stepper motor、Step motor）是直流無刷電動機的一種，為具有如齒輪狀突起（小齒）相鍥合的定子和轉子，可借由切換流向定子線圈中的電流，以一定角度逐步轉動的電動機。

　　步進電機的特征是采用開回路控制（Open-loop control）處理，不需要運轉量傳感器（sensor）或編碼器，且切換電流觸發器的是脈沖信號，不需要位置檢出和速度檢出的回授裝置，所以步進電機可正確地依比例隨脈沖信號而轉動，因此達成精確的位置和速度控制，且穩定性佳。

歷史

　　1923年，James Weir French發明三相可變磁阻型（Variable reluctance），此為步進電機前身。

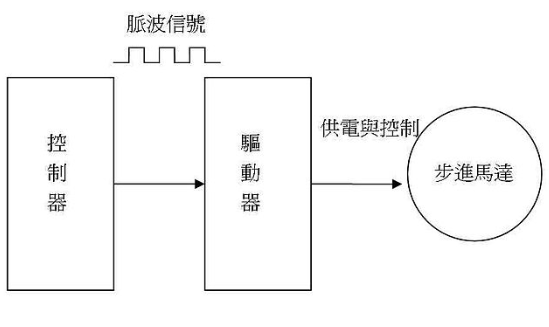

構造


　　控制器：發出運轉指令，傳送需求速度以及運轉量的指令脈波信號。需使用步進電機專用控制器或可編程控制器的定位模組。傳送的運轉指令脈波信號有如心臟跳動般的呈現矩形的波形，是間斷性的發出信號。
　　驅動器：提供電力以保證電動機按指令運轉，驅動器會隨控制器傳送來的脈波信號來控制電力，由決定的電流流通順序的來激磁回路，并控制提供給電動機的電力以驅動回路
　　電動機本體：將電力轉化為動力，并按指令需求脈波數運轉。

　　步進電機只需要通過脈波信號的操作，即可簡單實現高精度的定位，并使工作物在目標位置高精度地停止。步進電機是以基本步級角的角度為單位來進行定位。以5相步進電機為例，其基本步級角為0.72，因此可以將電動機轉1圈分為500等分（=360度/0.72），以此方式來細分每次行進量做為定位基準。

　　間歇動作是步進器輸出的最佳方式。當應用需要電動機不間斷運行時，步進電機會降低效率和扭矩。從成本的角度來看，步進電機通常比伺服電機便宜得多。

　　在步進電機的選用上必須注意以下幾點：
